Ehilà! In qualità di fornitore diInduttori toroidali, ho visto in prima persona quanto sia cruciale il fattore Q per questi piccoli componenti. Quindi, ho pensato di condividere alcuni suggerimenti su come migliorare il fattore Q di un induttore toroidale.
Prima di tutto, parliamo di cosa sia effettivamente il fattore Q. Il fattore Q, o fattore di qualità, è una misura dell'efficienza di un induttore. È il rapporto tra l'energia immagazzinata nell'induttore e l'energia dissipata sotto forma di calore. Un fattore Q più elevato significa che viene persa meno energia sotto forma di calore, il che è ottimo per cose come i circuiti a radiofrequenza (RF) dove l’efficienza è fondamentale.
Scegliere il giusto materiale per il nucleo
Uno dei fattori più importanti nel determinare il fattore Q di un induttore toroidale è il materiale del nucleo. Materiali diversi hanno proprietà diverse che possono influenzare le prestazioni dell'induttore.
- Nuclei di ferrite: I nuclei di ferrite sono una scelta popolare per gli induttori toroidali perché hanno un'elevata permeabilità, il che significa che possono immagazzinare molta energia magnetica. Hanno anche basse perdite alle alte frequenze, il che aiuta a migliorare il fattore Q. Tuttavia, i nuclei di ferrite possono saturarsi a correnti elevate, quindi non sono sempre la scelta migliore per applicazioni ad alta potenza.
- Nuclei di ferro in polvere: I nuclei di ferro in polvere sono un'altra opzione. Hanno una permeabilità inferiore rispetto ai nuclei di ferrite, ma possono gestire correnti più elevate senza saturarsi. Hanno anche una risposta più lineare, che li rende una buona scelta per le applicazioni in cui l'induttore deve funzionare su un'ampia gamma di correnti.
- Nuclei d'aria: I nuclei d'aria sono il tipo più semplice di induttore e hanno il fattore Q più alto di tutti. Questo perché non ci sono perdite associate al materiale del nucleo. Tuttavia, i nuclei d'aria hanno un basso valore di induttanza, quindi non sono adatti per applicazioni in cui è richiesta un'induttanza elevata.
Quando si sceglie un materiale d'anima, è importante considerare i requisiti specifici della propria applicazione. Pensa alla gamma di frequenza, al livello corrente e alla quantità di induttanza necessaria.
Ottimizzazione dell'avvolgimento
Anche il modo in cui il filo è avvolto attorno al nucleo toroidale può avere un grande impatto sul fattore Q.
- Numero di giri: Il numero di spire del filo sul nucleo influisce sul valore di induttanza dell'induttore. In generale, maggiore è il numero di spire, maggiore è l'induttanza. Tuttavia, aggiungendo più spire si aumenta anche la resistenza del filo, che può abbassare il fattore Q. Quindi, è un atto di equilibrio. È necessario trovare il giusto numero di spire per ottenere l'induttanza desiderata senza sacrificare troppo in termini di fattore Q.
- Calibro del filo: Anche la sezione del filo utilizzato per l'avvolgimento è importante. Un filo più spesso ha una resistenza inferiore, il che può aiutare a migliorare il fattore Q. Tuttavia, un filo più spesso occupa più spazio, quindi potresti non essere in grado di inserire così tante spire sul nucleo. Ancora una volta, si tratta di trovare il giusto equilibrio.
- Tecnica di avvolgimento: Anche il modo in cui il filo è avvolto attorno al nucleo può influenzare il fattore Q. Un avvolgimento stretto e uniforme è migliore di uno lento e irregolare. Questo perché un avvolgimento stretto riduce la capacità tra le spire del filo, il che può abbassare il fattore Q.
Minimizzazione della capacità parassita
La capacità parassita è la capacità indesiderata che esiste tra le spire del filo in un induttore. Può avere un impatto significativo sul fattore Q, soprattutto alle alte frequenze.
- Spazio tra i turni: Un modo per ridurre la capacità parassita è aumentare la spaziatura tra le spire del filo. Questo può essere fatto utilizzando un filo più spesso o avvolgendo il filo in modo più lasco. Bisogna però fare attenzione a non aumentare troppo la spaziatura, poiché ciò potrebbe anche aumentare la resistenza del filo e abbassare il fattore Q.
- Schermatura: Un altro modo per ridurre la capacità parassita è utilizzare la schermatura. È possibile posizionare uno schermo attorno all'induttore per impedire che il campo elettrico generato dalle spire del filo interagisca con altri componenti del circuito. Ciò può aiutare a ridurre la capacità parassita e a migliorare il fattore Q.
Controllo della temperatura
La temperatura può anche influenzare il fattore Q di un induttore toroidale. All’aumentare della temperatura aumenta anche la resistenza del filo, il che può abbassare il fattore Q.
- Dissipazione del calore: Per evitare il surriscaldamento dell'induttore, è importante garantire una buona dissipazione del calore. Questo può essere fatto utilizzando un dissipatore di calore o posizionando l'induttore in un'area ben ventilata.
- Coefficiente di temperatura: Quando si sceglie il materiale del nucleo, è importante considerare anche il coefficiente di temperatura. Il coefficiente di temperatura è una misura di quanto cambia l'induttanza dell'induttore con la temperatura. Un coefficiente di temperatura basso significa che l'induttanza rimarrà relativamente stabile in un ampio intervallo di temperature, il che è importante per mantenere un fattore Q elevato.
Test e monitoraggio
Una volta progettato e costruito il tuo induttore toroidale, è importante testare e monitorare le sue prestazioni per garantire che abbia il fattore Q desiderato.
- Misurazione del fattore Q: Esistono diversi metodi per misurare il fattore Q di un induttore, incluso l'utilizzo di un analizzatore di rete o di un misuratore Q. Questi strumenti possono fornire misurazioni accurate del fattore Q su un'ampia gamma di frequenze.
- Monitoraggio delle prestazioni: È anche una buona idea monitorare le prestazioni dell'induttore nel tempo. Ciò può aiutare a rilevare eventuali cambiamenti nel fattore Q che potrebbero essere dovuti a fattori quali temperatura, umidità o stress meccanico.
Conclusione
Migliorare il fattore Q di un induttore toroidale significa trovare il giusto equilibrio tra diversi fattori. Scegliendo il giusto materiale del nucleo, ottimizzando l'avvolgimento, riducendo al minimo la capacità parassita, controllando la temperatura e testando e monitorando le prestazioni, puoi garantire che il tuo induttore toroidale abbia il fattore Q più alto possibile per la tua applicazione.

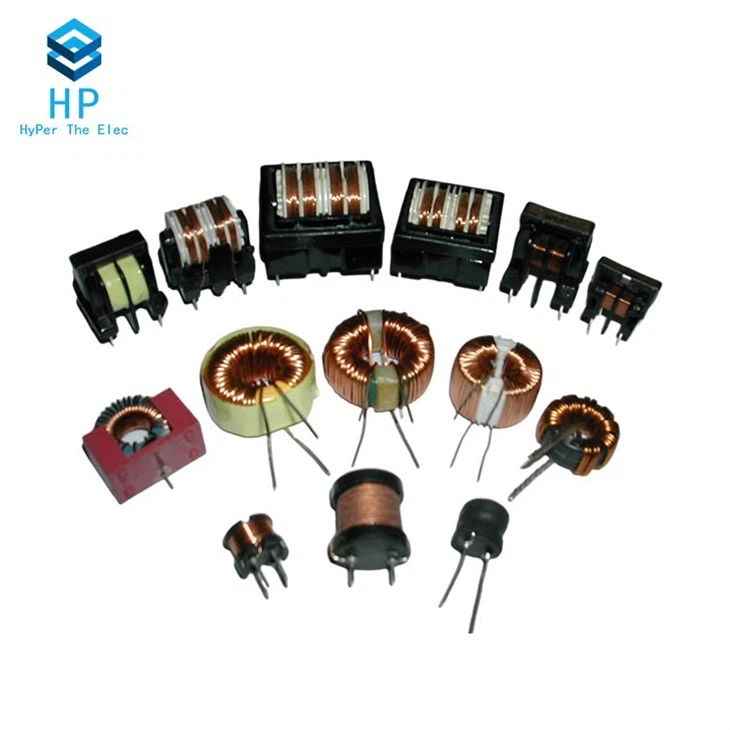

Se sei nel mercato perInduttori toroidali,Induttori a bobina, OInduttori di filtro, siamo qui per aiutarti. Offriamo un'ampia gamma di induttori di alta qualità progettati per soddisfare le esigenze di una varietà di applicazioni. Che tu stia lavorando su un piccolo progetto hobbistico o su un'applicazione industriale su larga scala, possiamo fornirti i componenti giusti al giusto prezzo. Quindi, non esitate a contattarci e ad avviare una discussione sugli appalti. Non vediamo l'ora di lavorare con te!
Riferimenti
- "Progettazione di circuiti RF" di Chris Bowick
- "Induttori e trasformatori per l'elettronica di potenza" di Marian K. Kazimierczuk
